Extron1G pro AV over IP 编码器 - HDMI – Decorator 型墙面板NAV E 201 D

•
•
•
•

NAV E 201 D 是一款 decorator 型墙面板规格的 Pro AV over IP 编码器，可通过 1 Gbps 以太网络以低比特率流传输具有极低延迟的高品质视音频信号。采用 Extron PURE3® 编解码技术，NAV 在传输分辨率高达 4K/60 Hz、带 4:4:4 色度取样和极低延迟的高品质视频性能方面实现了全新突破。NAV E 201 D 可完全与 NAV® 10 Gbps 终端兼容，极大地增强了大型系统的可扩展性。它支持 IP 架构的 AES67 音频，能够灵活地与 DMP Plus DSP 产品或其它具有 IP 功能的音频组件集成。可高度扩展且功能强大的 NAV 平台能实现数千个端点的视音频信号安全部署，以满足高要求的专业视音频应用需求。

PURE3 智能流选择编解码技术

NAV E 201 D 采用 Extron PURE3 编解码技术，它是一项独特的基于小波的压缩技术，大大超出了标准压缩系统的性能特征。编码的视频信号采用 4:4:4 色彩量化处理，保留了原始的信号源品质和物理分辨率，近乎无延迟。PURE3 智能流选择技术 (ISS) 是一项 Extron 独有的流媒体技术，能够利用低动态内容传输来提高流传输的性能。PURE3 编解码技术还采用先进的错误隐藏功能，可对误码、抖动、乱序或丢包等现象高度免疫。PURE3 错误隐藏功能可提供稳健的图像传输，而无需像前向纠错 (FEC) 系统一样需要增加延时或带宽。

1 Gbps 以太网

NAV E 201 D 设计用于 1 Gbps 以太网络，可流传输高品质的视频和音频信号，以精确地再现原始的信号源内容。使用标准的 1000Base-T 1 Gbps 铜线以太网架构，NAV E 201 D 使得系统设计更加灵活，并可实现高性价比的长距离流传输。NAV E 201 D 可由带 PoE 功能的网络交换机或 PoE 合路器进行远程供电，无需外置电源。NAV E 201 D 适用于企业级视频分配、指挥控制、教育或培训等应用领域，对于需要可靠、高品质 AV over IP 视频分配的安装环境来说，它是非常完美的解决方案。

HDCP 2.3

NAV E 201 D 完全符合 HDCP 2.3 标准，用于传输 HDCP 标准的 UHD 加密内容。它还采用了 Extron Key Minder®，可增强及简化 HDMI 设备的集成。对于内容受保护的 HDMI 信号，Key Minder 可验证并保持持续的 HDCP 加密，支持在网络架构中进行快速、可靠的传输。如果 HDCP 加密内容被流传输至一个不符合标准的显示设备，接收器即会输出全屏绿色信号，可以从视觉上立刻确认被保护内容无法在显示设备上显示。

与 AES67 的互操作性

NAV 平台支持通过 IP 网络传输音频信号的 AES67 标准，可与 DMP Plus DSP 产品或其它具有 IP 功能的音频组件集成。AES67 标准在当今使用的主流 IP 网络音频之间提供了互操作性。采用该标准使视音频集成商能更加轻松地将音频网络技术添加至各种应用环境中，确保了音频信号分配的可靠性和灵活性。

快速可靠的切换

NAV 系统并不局限于视频延长和分配。多台编码器和解码器可部署到一起，创建基于 IP 网络的视音频矩阵。NAV Pro AV over IP 解决方案将 IP 系统的灵活性与 Extron 常规矩阵切换器自带的易于集成的视音频切换特性相结合，如 Key Minder、EDID Minder® 以及 USB 和音频分离。具有多个终端设备的小型 IP 切换系统外加一个 Extron Pro 系列控制器便可实现安全切换。在大型项目实施中，NAVigator 系统管理器具有高级控制和企业级系统监视功能，可大大提高矩阵的切换能力。

优先级路由功能允许用户自定义标签，确保数据被正确分离，终端设备也更容易被查找。用户可使用 NAVigator 软件为一个终端设备分配多个标签。与 Extron 控制系统配合使用时，标签可用来进行分类、隔离或快速查找终端。在具有多个安全等级分类的系统中，或者在管理企业/校园内多个房间的应用中，优先级路由功能是非常有用的。

易于设置和配置

NAV E 201 D 内置一个用户友好的网络界面，可通过标准浏览器方便地访问网络设置、比特率调整和其它参数等。除了网络界面外，NAV E 201 D 还可通过 Extron PCS - 产品配置软件进行配置。使用可选的 NAVigator 系统管理器有利于大型系统的部署，此功能强大的专用程序可为 NAV 系统提供集中式管理和控制。

系统监视和控制

可选的 NAVigator 系统管理器能将任一 NAV 系统转变成一个功能强大且灵活的 IP 矩阵解决方案。NAVigator 是专用的硬件设备，可在用户友好的界面上对 NAV 系统进行集中式管理和控制。它进一步简化了设置、配置和快速切换，并提供更为广泛的监控、诊断及故障排除等特性。NAVigator 还能通过单个接入点进行批量的固件升级，并对多个设备同时进行配置、备份和修复。此外，NAVigator 能直接与 Extron Pro 系列控制系统集成，通过该安全平台可对所有从控制处理器到终端设备的指令进行加密。

安全性

所有 NAV 终端都支持 802.1X 基于端口的网络访问控制。在实际操作时，802.1X 验证需要在网络访问之前授权所有设备。视频和数据流还通过 SRTP - 安全实时传输协议进行加密。NAV 系统可与 Extron Pro 系列控制系统配合工作，所有从控制处理器到终端设备的指令也可通过该安全平台进行加密。NAV 和 Extron Pro 系列控制系统的组合创建了市场上非常安全可靠的 Pro AV over IP 解决方案。此外，在使用可选的 NAVigator 系统管理器时，管理器和终端之间的所有通信都是 SSH 加密的。NAV E 201 D 高度安全的特性确保了各种现代化的 Pro AV 应用都能顺利、平稳地在网络上运行。

Pro 系列控制

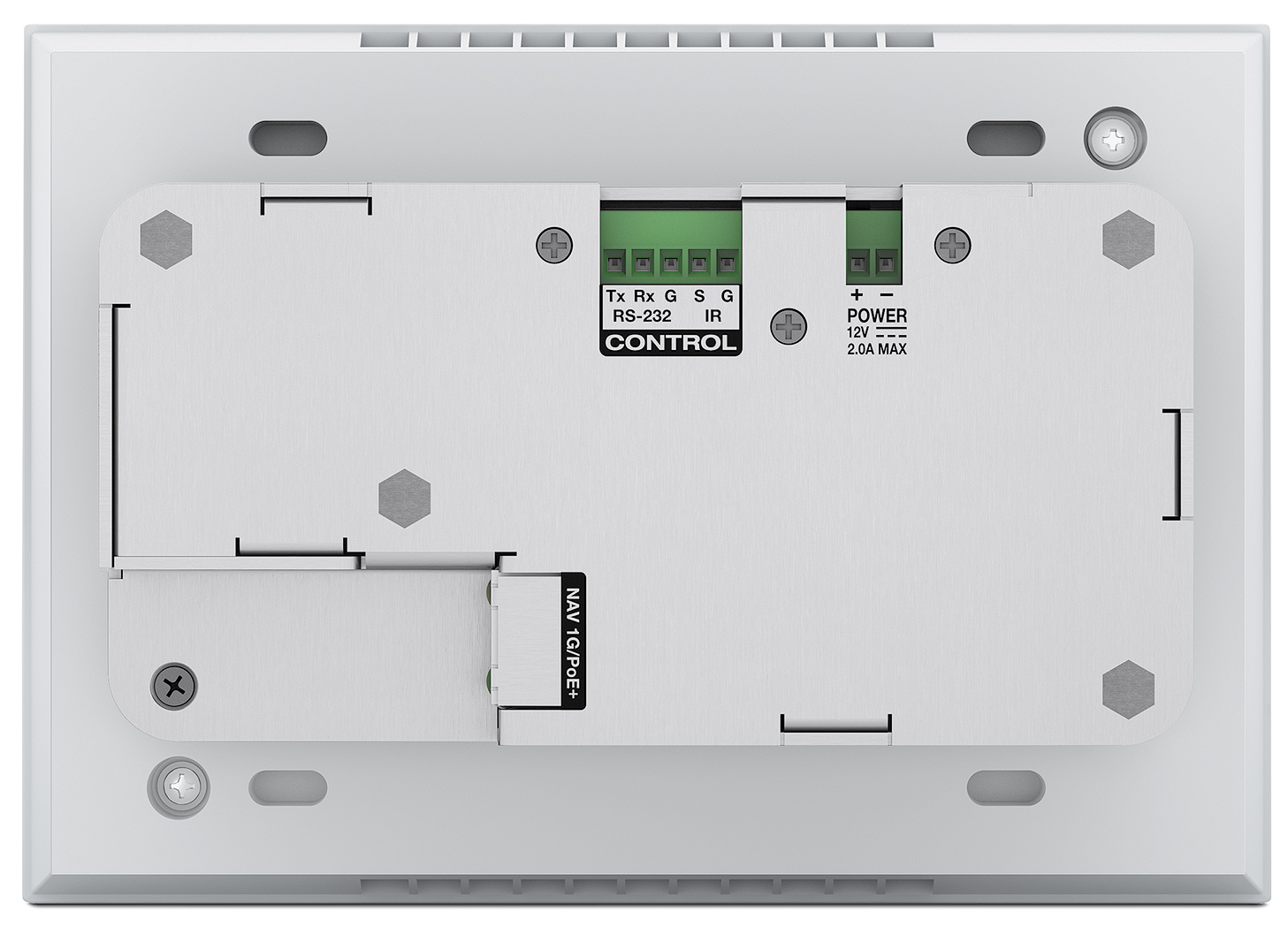

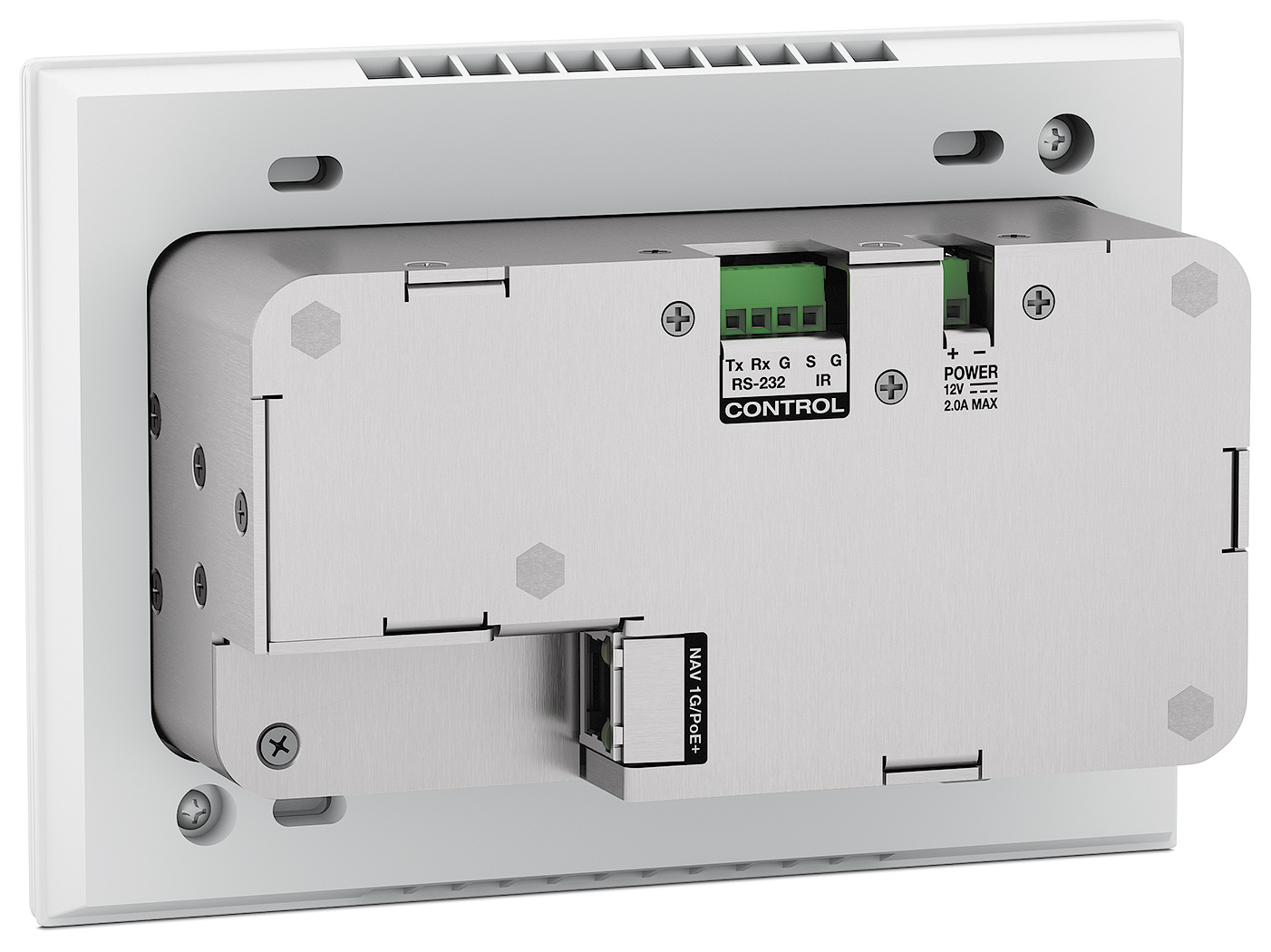

所有 NAV 终端设备都内置一个 Pro 系列 RS-232 或红外控制端口，可有效地将 Extron Pro 系列控制系统扩展至控制处理器的远端位置。该 Extron 独有的特性使系统无需在终端添加额外的控制处理器。NAV Pro 系列控制系统确保在任何网络可及的地方都能对设备进行高效的加密控制。NAV 是一种理想的解决方案，适用于需要设备控制、灵活的视音频切换以及长距离传输高质量内容的应用环境。

可扩展性

NAV 平台是可同时支持 1 Gbps 和 10 Gbps 的编码器和解码器，并能够实现两者之间无缝、完全互操作的唯一解决方案。NAV 采用 PURE3 编解码技术，可将视频从 1 Gbps 编码器流传输至 10 Gbps 解码器，或降低 10 Gbps 编码器的比特率以便视频流能方便地被 1 Gbps 的解码器解码。这种灵活性能够确保在您的企业范围内以极低的延迟可靠地传输高品质的视频内容。

特性

• Decorator 型墙面板设计 — 三单元嵌墙式 decorator 型面板接线盒提供黑色或白色外观，能与各种环境相融合。它可隐蔽地安装在信号源附近，无需支架或外置电源。
• 通过 1 Gbps 以太网编码和流传输视音频信号 — 标准 1 Gbps 以太网支持灵活的系统设计及长距离的信号传输。
• 支持分辨率高达 4K/60 @ 4:4:4 的 HDMI 2.0 信号 — 高达 4K @ 60Hz (4096 x 2160)、带全 4:4:4 色度子取样的 HDMI 信号能确保精确地再现信号源图像。
• PURE3® 编解码技术 — Extron 专有的基于小波的压缩技术，能够以高效的比特率传输极低延迟的高品质图像。PURE3 具有高网络错误免疫和内置的错误隐藏功能，可通过 IP 网络提供可靠、实时的无损视频传输。
• PURE3 智能流选择技术 — ISS - 智能流选择技术在传输低动态内容时可达到极低的比特率，同时保持视觉无损的性能表现。
• 兼容 10 Gbps NAV® 终端设备 — 1 Gbps 视频可通过 10 Gbps 解码器进行解码，其混合的 1 Gbps/10 Gbps 解决方案提供了更好的兼容性。
• 极低的延迟和高品质的视频图像 — 采用 Extron 独有的基于小波的 PURE3® 编解码技术，流传输具有极低延迟的专业级视频信号，保证了卓越的用户体验和精确的细节再现。
• 支持 AES67 音频 — 支持 IP 架构的 AES67 音频，可兼容 Extron 及第三方 DSP 处理器。
• 符合 HDCP 2.3 标准 — 确保受保护媒体内容的正常显示，以及与其它符合 HDCP 标准的设备之间的互操作性。
• 兼容 PoE+ 功能，无需本地电源 — PoE+ 可直接从 PoE 交换机接收电源，无需繁杂的本地电源。
• SRTP 流加密 — SRTP - 安全实时传输协议确保了视频和数据流的加密、信息验证和数据的完整性。
• 音频分离功能可实现独立的音频和视频切换 — 能够将音频信号与其相对应的视频信号分离。
• 可定制的屏幕保护程序 — 无活动视频信号或无视频流时，可显示用户自定义的图像、黑屏、蓝屏或最后的视频帧。
• 自定义屏幕显示 — 可配置为通过编码器以两行文字的方式显示视频源名称、安全类别等级或其它用户自定义信息。
• 优先级路由 — 使用 NAVigator 软件为终端设备分配多个定制标签。配合 Extron 控制系统使用时，标签可用于对终端进行分类、方便地查找网络设备或应用正确的路由规则。
• 802.1X 基于端口的网络访问控制 — 支持 802.1X 基于端口的验证，需要在网络访问之前授权所有设备。
• 经 JITC 认证 — 通过美国国防部信息系统局批准的联合互操作性测试，证明 NAV 系列 Pro AVoIP 是极安全的信息和网络基础架构。
• 认证的 FIPS 140-2 模块 — Extron 密码模块达到了 NIST 和 CCS 的规范要求，并经 CMVP 认证符合 FIPS 140-2 信息处理标准，确保了敏感数据的存放安全。
• 支持 Active Directory — 与 Microsoft® Active Directory 集成，可简化用户管理和群组验证，为用户构建牢固的安全策略。
• 可调整的比特率 — 在保持高图像质量的同时选择合适的比特率，适应更加灵活的网络配置结构，可方便地适用于各种应用需求。该非阻塞解决方案同样适用于大型安装环境。
• 错误隐藏功能 — 对网络错误高度免疫，确保可靠地传输高质量的图像，甚至能在大量丢包的情况下隐藏错误。
• HDMI 环通 — 本地 HDMI 输出为本地显示设备、视音频系统或硬件编解码器提供信号，无需单独的分配放大器即可对内容进行监控或共享。
• 嵌入式网络界面 — 用户友好的直观嵌入式网络界面可简化设备的配置、设置和系统操作。
• EDID 管理器 (EDID Minder®) 自动地管理已连接设备之间的 EDID 通信 — EDID Minder 确保所有的信号源都能正常开机并可靠地输出内容至显示设备。
• 密钥管理器 (Key Minder®) 持续地验证 HDCP 标准，用于快速、可靠的切换 — Key Minder 在输入和输出设备之间验证并保持持续的 HDCP 内容加密，确保在专业的视音频环境中实现快速、可靠的切换，并允许将一路源信号同时分配至一个或多个显示设备。
• HDCP 可视确认 — 当 HDCP 加密内容被发送至一个不符合 HDCP 标准的显示设备时，即会输出全屏的绿色信号，可以从视觉上立刻确认被保护内容无法在显示设备上显示。
• 支持嵌入的 HDMI 音频信号 — 直接与通用的视音频源信号连接，可兼容大部分音频设备。
• 兼容 Show Me 电缆 — Show Me 电缆和 Retractor 提供了方便的连接、用户输入选择以及视音频系统控制。
• 与 Pro 系列控制系统集成，提供安全、易用的外部控制 — 设计直接与 Extron Pro 系列控制系统集成，无需额外的控制处理器即能对外��设备进行安全、加密的 RS‑232 和红外控制。
• CEC – 消费性电子控制功能 — 可触发 CEC 指令来控制显示设备或其它通过 HDMI 连接的视音频设备。
• 安全平台 — Extron Pro 系列控制系统可直接与 NAV 系统集成，该安全平台提供了灵活的系统管理和矩阵切换控制，并可对所有从控制处理器到终端设备的指令进行加密。NAV 和 Extron Pro 系列控制系统的组合创建了市场上极安全可靠的 Pro AV over IP 解决方案。
• IGMPv3 组播过滤 — 支持 IGMPv3 组播过滤，用以降低带宽消耗。可使用标准的网络设备。
• 一键式终端识别 — 通过 ID 键和指示器识别终端，从而在网络上快速地搜索设备，简化了故障诊断和安装。

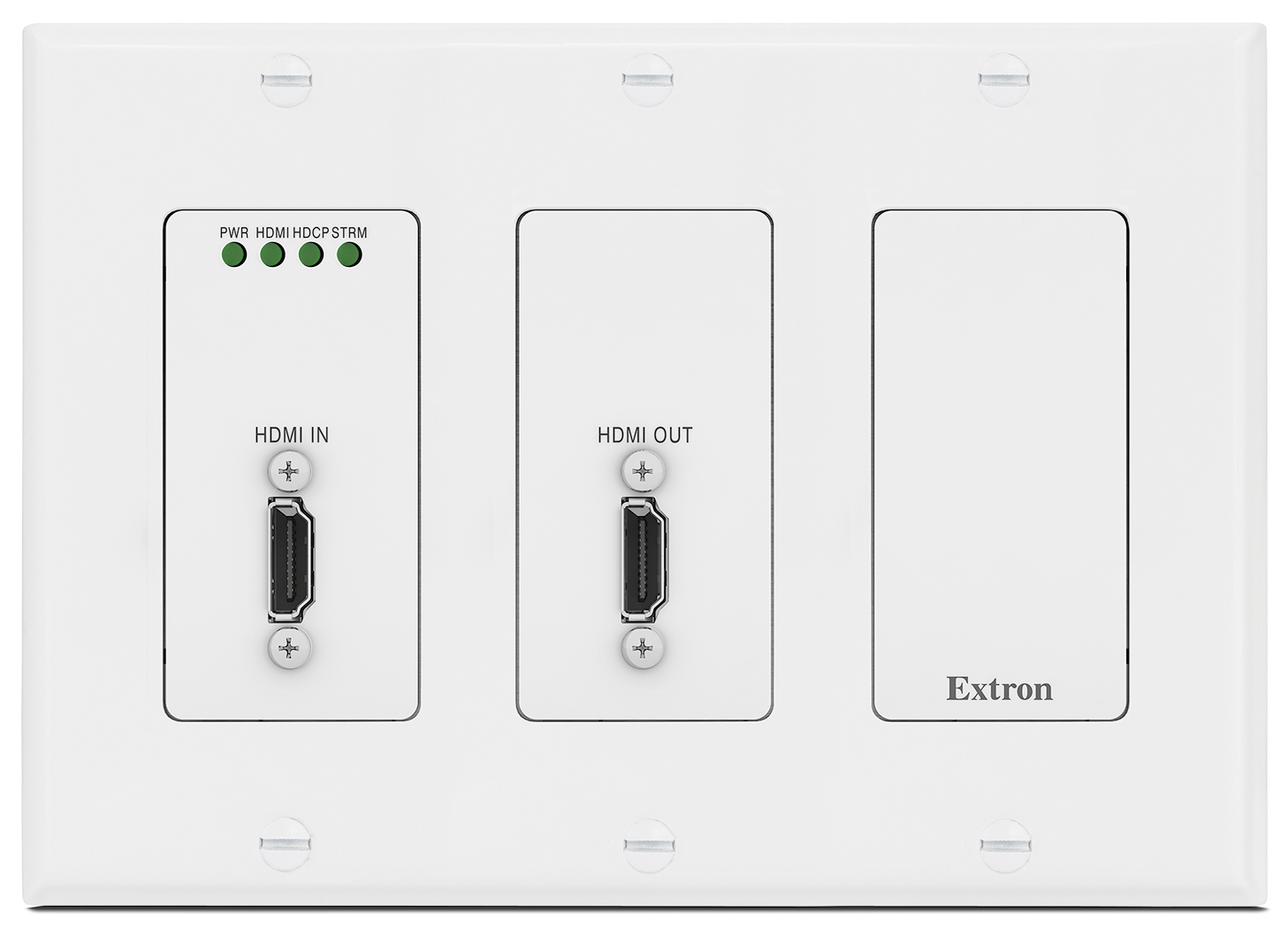

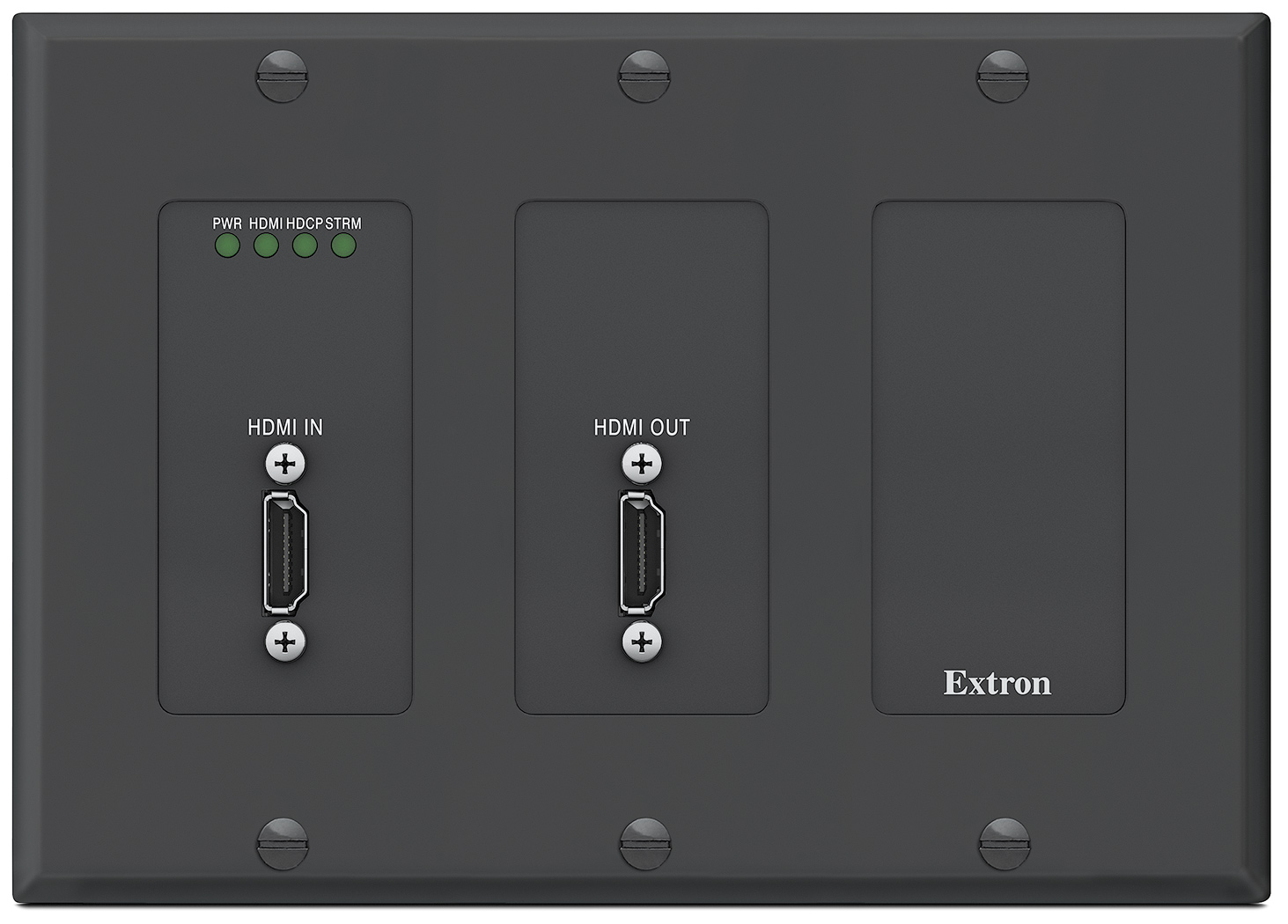

• 安装在随附的 3 单元 decorator 型墙面板中 — 3 单元 decorator 型墙面板提供黑色或白色外观，能与各种环境相融合。
• 随附外置式 Extron Everlast™ 电源 — 该全球通用型电源具有经验证的高可靠性和低功耗。
• Extron Everlast 电源享有 7 年部件和人工保修
